實驗室小型球磨機(Lab Ball Mill)作為現代科研實驗中不可或缺的精密設備,在材料科學、化學合成、藥物研發等領域發揮著重要作用。這類專為實驗臺操作設計的緊湊型設備,通過機械力化學作用實現物料的精細研磨、混合和均質化處理,為科學研究提供可靠的樣品制備解決方案。
與工業生產用大型球磨設備相比,實驗室小型球磨機具有體積小巧、操作簡便、控制精確等特點。其設計充分考慮了實驗室環境的特殊需求,包括低噪音運行、易清潔維護、多功能適配等優勢。常見的實驗室小型球磨機主要包含行星球磨機、滾筒球磨機、攪拌球磨機三大類型,每種類型都有其獨特的應用場景和技術特點。
隨著納米材料、新能源、生物醫藥等前沿學科的快速發展,對粉體材料的粒度控制、純度保持和加工效率提出了更高要求。實驗室小型球磨機通過不斷技術創新,正朝著智能化、多功能化、高通量化的方向發展,為科研工作者提供更加完善的實驗平臺。
工作原理與設備類型
基本工作原理
實驗室小型球磨機的核心工作原理基于機械能轉化和碰撞傳輸機制。通過電機驅動研磨容器產生特定運動,使研磨介質(如研磨球)與物料之間發生頻繁的碰撞、摩擦和剪切作用,從而實現物料的粒度減小和均勻混合。
在研磨過程中,能量輸入強度和作用時間是影響最終效果的關鍵因素。實驗室設備通過精確控制轉速、時間等參數,可以實現從粗碎到超細磨的不同加工要求。與大型設備相比,實驗室小型球磨機能夠提供更精確的工藝控制,這對于需要重復性實驗的科學研究尤為重要。
熱管理是實驗室小型球磨機設計的重點考慮因素。由于實驗室樣品量通常較小,研磨過程中產生的熱量容易導致樣品溫度升高,影響熱敏性材料的性質。因此,優質的小型球磨機通常配備冷卻系統或采用間歇運行模式,確保樣品在適宜溫度下完成處理。
主要設備類型比較

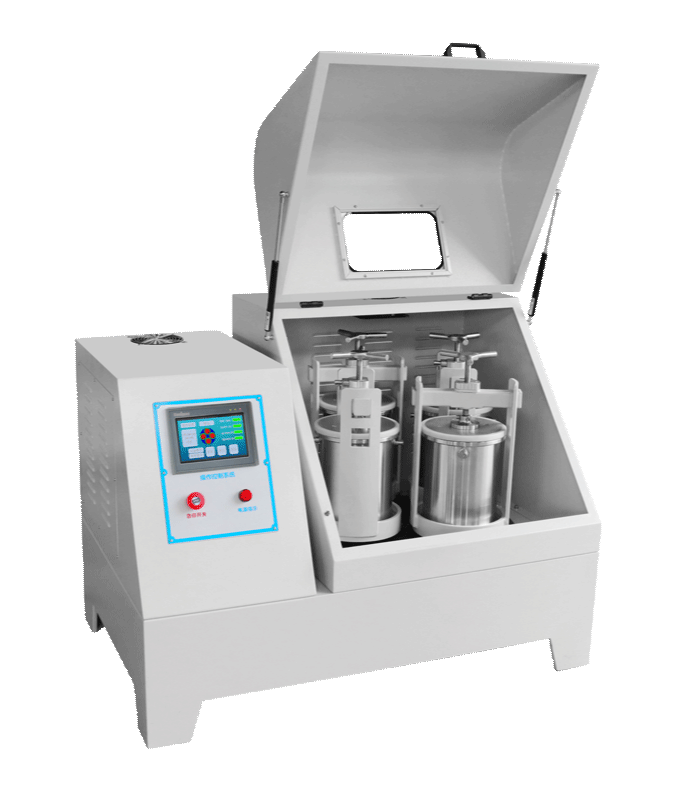

行星球磨機是實驗室中最常見的類型,以其高效率和精細研磨能力著稱。通過公轉和自轉的復合運動,產生高達10-15倍重力加速度的研磨力,能在較短時間內將物料研磨至微米甚至納米級別。這種設備特別適合硬度較高、要求粒度分布窄的材料處理。

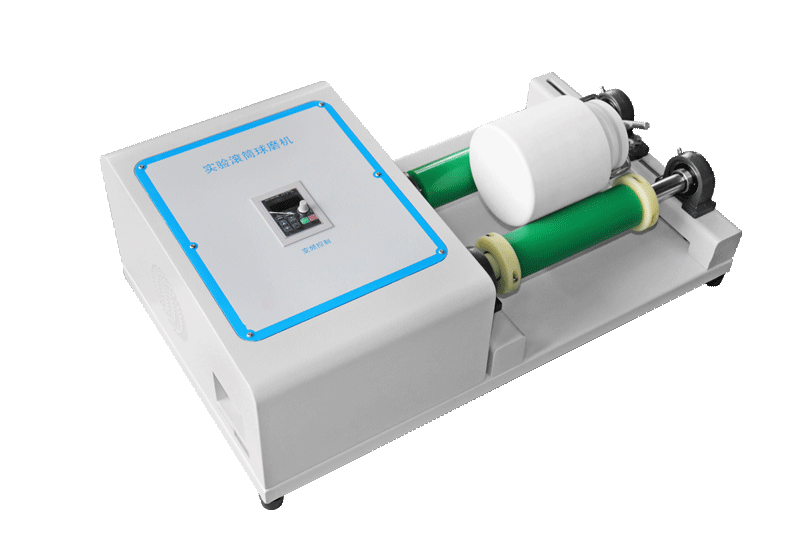

滾筒球磨機采用相對溫和的研磨方式,通過滾筒的旋轉使研磨介質和物料在重力作用下產生滾動和滑落運動。這種設備適用于脆性材料的細磨和混合,對物料的污染較小,操作簡單可靠,但在效率和細度方面不如行星球磨機。

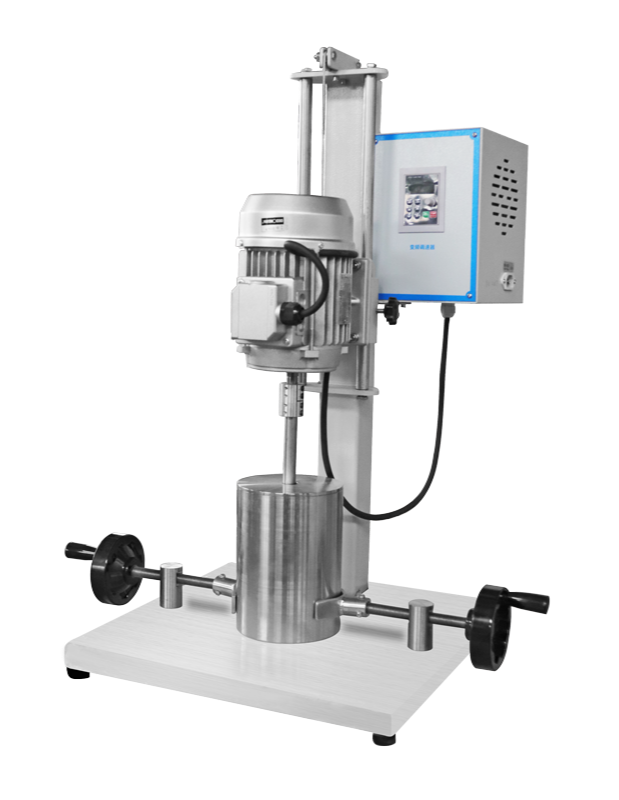

攪拌球磨機利用高速旋轉的攪拌器帶動研磨介質運動,產生強烈的剪切和沖擊作用。這種設備能量密度高,適用于高粘度漿料的濕法研磨,在涂料、油墨等行業的實驗室中應用廣泛。三種設備各具特色,科研人員可根據材料特性和實驗目標選擇合適的類型。
技術特點與性能優勢
結構設計特點
實驗室小型球磨機的結構設計充分考慮了實驗環境的特殊需求。緊湊的外形尺寸使其可以方便地放置在標準實驗臺上,不會占用過多空間。設備重量通??刂圃?0-50公斤,既保證了運行穩定性,又便于在實驗室內移動。
人性化操作界面是另一重要特征。數字式控制面板可以精確設置和顯示轉速、時間等參數,部分高端型號還具備編程存儲功能,方便重復實驗。安全聯鎖裝置確保設備在開啟狀態下無法打開研磨容器,保護操作人員安全。
模塊化設計理念在現代實驗室球磨機中得到廣泛應用。研磨容器、研磨介質等部件采用標準化接口,方便根據實驗需求快速更換。這種設計不僅提高了設備使用靈活性,也簡化了維護保養工作。
性能參數分析
實驗室小型球磨機的轉速范圍通常為0-1500轉/分鐘,無級調速功能使得用戶可以精確控制研磨強度。定時功能最長可達99小時,滿足不同材料的研磨需求。設備運行噪音一般低于60分貝,保證實驗室環境的舒適性。
在研磨效果方面,優質的小型球磨機能夠?qū)⒏鞣N材料研磨至1微米以下的細度。通過優化工藝參數,某些設備甚至可以實現納米級研磨。重復性是實驗室設備的重要指標,好的設備能夠保證相同參數下實驗結果的一致性,這對科學研究至關重要。
功耗控制也是實驗室設備的重要考量因素。小型球磨機通常采用高效電機和優化傳動設計,在保證性能的同時降低能耗。部分設備還具備節能模式,在待機狀態下自動降低功耗。
應用領域與典型案例
材料科學研究
在新材料開發領域,實驗室小型球磨機廣泛應用于金屬合金、陶瓷材料、高分子復合材料的制備過程。通過機械合金化技術,可以在固態下實現元素的原子級混合,制備出傳統方法難以合成的新型材料。例如,研究人員使用行星球磨機成功制備了納米晶金屬材料,表現出優異的力學性能。
納米材料制備是另一個重要應用方向。通過控制研磨參數,可以精確調控納米顆粒的尺寸和形貌。在碳納米管、石墨烯等二維材料的制備中,球磨法因其操作簡單、成本低廉而受到廣泛關注。
化學與藥物研究
在化學合成領域,球磨機為機械力化學研究提供了有效工具。通過機械力誘發化學反應,可以實現無溶劑或少溶劑的綠色合成。這種方法在有機合成、配位化學等領域展現出獨特優勢。
藥物研發實驗室利用小型球磨機進行藥物多晶型研究、藥物-載體復合物制備等。通過控制藥物顆粒的粒度分布,可以優化藥物的溶解速率和生物利用度。特別是對于難溶性藥物,納米化處理是提高藥效的重要手段。
地質與環境分析
地質樣品制備是實驗室小型球磨機的傳統應用領域。在地質勘探和研究中,需要將巖石、礦物等樣品研磨至均勻細粉,以便進行化學成分和結構分析。滾筒球磨機因其處理量大、操作簡單而在此領域應用廣泛。
環境樣品分析同樣離不開小型球磨機的支持。土壤、沉積物等環境樣品需要經過精細研磨才能確保分析結果的代表性。低溫球磨技術的應用還可以有效保護樣品中的揮發性成分,提高分析準確性。
選型指南與操作規范
設備選型要點
選擇合適的實驗室小型球磨機需要考慮多個因素。樣品特性是首要考量,包括硬度、韌性、熱敏感性等。對于硬脆材料,行星球磨機通常是最佳選擇;而對于熱敏性材料,則需要選擇具有冷卻功能的設備。
實驗目標同樣影響設備選型。如果主要進行混合均勻化處理,滾筒球磨機可能已滿足需求;如果要求超細研磨或機械合金化,則應選擇高能行星球磨機。樣品量也是重要因素,不同容量的設備適合不同規模的實驗。
功能需求同樣不可忽視。如果需要氣氛保護研磨,應選擇配備真空/惰性氣體系統的型號;如果需要實時監測研磨過程,則可選擇帶有觀察窗的設備。預算限制當然也是實際選型中必須考慮的因素。
標準操作規程
正確的裝料程序是保證實驗結果的重要環節。裝料量一般控制在研磨容器容積的30%-50%,過多或過少都會影響研磨效果。研磨介質的選擇需要考慮材質、尺寸和填充率等因素,通常填充率在20%-30%之間。
參數優化需要根據材料特性進行系統實驗。通常采用單因素實驗法,逐步優化轉速、時間、球料比等參數。對于未知材料,建議先從溫和參數開始,根據初步結果逐步調整。
安全操作必須嚴格遵守。設備運行前應檢查所有緊固件是否牢固,防護裝置是否就位。運行中不得打開防護罩,發現異常聲音或振動應立即停機檢查。定期維護保養可以延長設備使用壽命,保證實驗結果的穩定性。
技術發展趨勢
智能化創新
現代實驗室小型球磨機正朝著智能化方向快速發展。物聯網技術的應用使得設備能夠?qū)崿F(xiàn)遠程監控和數據采集。通過手機APP或電腦軟件,用戶可以實時監控運行狀態,接收維護提醒。
自適應控制系統是另一個創新方向。通過傳感器實時監測研磨狀態,自動調整運行參數以達到最佳效果。這種智能控制減少了對操作人員經驗的依賴,提高了實驗的重復性和可靠性。
綠色安全設計
節能環保成為設備設計的重要考量。新型高效電機的應用顯著降低了能耗,優化傳動設計減少了能量損失。低噪音技術改善了實驗室工作環境。
安全保障技術不斷創新。除了傳統的機械安全裝置外,新型設備還增加了電氣安全保護、過熱保護等多重安全措施。智能預警系統可以提前發現潛在故障,防患于未然。
多功能集成
一機多用是未來發展趨勢。通過模塊化設計,一臺設備可以配置多種類型的研磨容器,滿足不同實驗需求。部分高端設備還集成了解聚、分級等功能,大大擴展了應用范圍。
高通量實驗平臺受到越來越多關注。通過設計多工位研磨系統,可以同時進行多個樣品的平行實驗,顯著提高科研效率。自動化樣品轉移系統的集成進一步減少了人工操作,提高了實驗精度。
實驗室小型球磨機作為科研領域的重要工具,以其精密性、靈活性和可靠性,為材料研究和新產品開發提供了強有力的技術支持。從基礎研究到應用開發,從小批量試制到質量控制,這些設備都發揮著不可替代的作用。
隨著科學技術的進步,實驗室小型球磨機將繼續向智能化、多功能化方向發展,為科研工作者提供更加完善的研究平臺。對于從事粉體材料和相關領域研究的科技人員而言,熟練掌握球磨設備的原理和應用技巧,對提升科研效率和成果質量具有重要意義。
