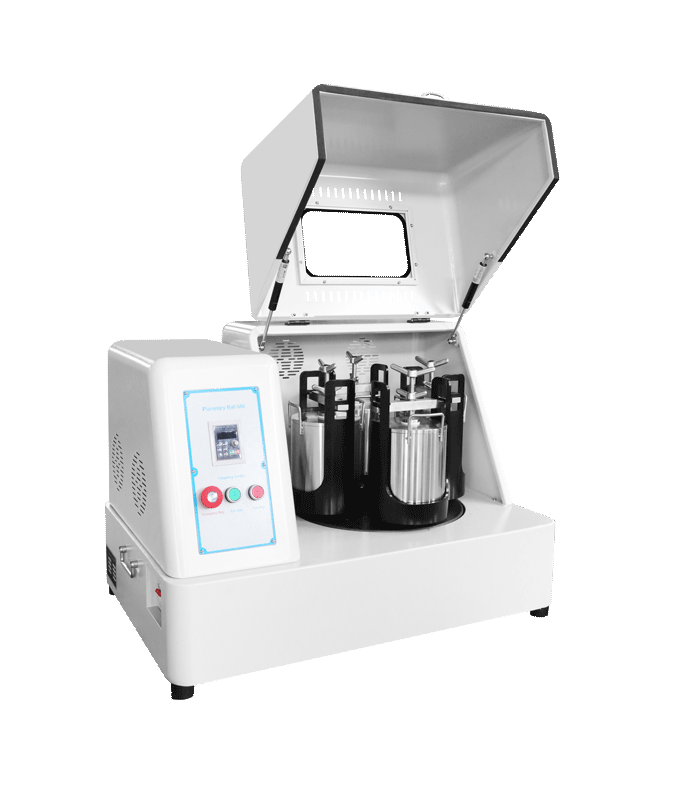

立式方形行星球磨機作為現代粉體技術領域的重要裝備，以其獨特的設計結構和卓越的研磨性能，在材料科學研究和新產品開發中發揮著關鍵作用。XQM系列立式方形行星球磨機，從容積2L的XQM-2到100L的XQM-100，為不同規模的粉體加工需求提供了完整的解決方案。這種創新型設備通過行星式運動原理，實現了物料的高效研磨和混合，特別適用于高新技術材料的研發和小批量生產。
與傳統的臥式球磨機相比，立式方形設計在空間利用率和操作便利性方面具有明顯優勢。其緊湊的結構布局使得設備占地面積更小，同時保持了較大的加工容量。四個球磨罐的對稱布置確保了運行時的動平衡，有效降低了設備振動和噪音。這種設計理念充分體現了現代粉體設備向高效化、小型化發展的趨勢。
在功能方面，立式方形行星球磨機不僅能夠完成常規的細磨和混合任務，配合真空球磨罐使用時，還可在真空或惰性氣體環境下進行研磨操作。這一特性使其在易氧化材料、金屬粉末等敏感材料的處理中表現出色。隨著新材料產業的快速發展，這種多功能設備正成為科研單位和企業實驗室不可或缺的工具。
工作原理與技術特點
行星式運動原理
立式方形行星球磨機的核心在于其獨特的運動機制。設備通過公轉架和自轉軸的組合運動，使球磨罐在繞主軸公轉的同時，還圍繞自身軸線自轉。這種復合運動產生的科里奧利力是研磨過程的主要?jiǎng)恿碓?。?dāng)公轉和自轉的方向相反時，研磨介質和物料之間的相對運動速度最大，研磨效率達到最優。
公轉與自轉的速度比是影響研磨效果的關鍵參數。XQM系列設備通常采用1:2的速度比，這種比例能夠在能耗和效率之間取得最佳平衡。通過精確控制轉速比，操作人員可以根據物料特性調整研磨強度，實現從粗磨到超細磨的不同加工要求。
立式方形結構的穩定性使得設備能夠在較高轉速下平穩運行。與臥式結構相比，立式設計減少了軸承的徑向負荷，延長了設備的使用壽命。同時，方形布局使得四個球磨罐的中心距離相等，確保了各罐體研磨條件的一致性。
結構設計優勢
XQM系列立式方形行星球磨機的結構設計充分考慮了使用需求和安全性。設備采用高強度鋁合金框架，在保證結構強度的同時實現了輕量化。方形外殼不僅美觀大方，還便于在實驗室環境中靠墻放置，節省空間。
智能控制系統是設備的另一大亮點。數字式轉速顯示、定時關機、過載保護等功能確保了操作的精確性和安全性。部分高端型號還配備了編程功能，可以存儲多組工藝參數，方便不同材料研磨工藝的調用和執行。
球磨罐的快速裝卸設計大大提高了工作效率。特殊的卡扣結構使得罐體的安裝和拆卸在數秒內即可完成，且保證了運行過程中的密封可靠性。這種人性化設計減少了操作人員的勞動強度，特別適用于需要頻繁更換物料的研發場景。
設備配置與性能參數
型號規格詳解
XQM系列立式方形行星球磨機提供從XQM-2到XQM-100的完整型號選擇，滿足了從實驗室研究到小批量生產的不同需求。XQM-2和XQM-4等小型號適用于科研機構和高等院校的基礎研究，其緊湊的設計和低廉的運行成本使其成為實驗室的理想選擇。
中型型號如XQM-20和XQM-50主要面向企業研發中心和質檢部門，在保持設備精密性的同時，提高了單次處理量。XQM-100等大型號則適用于小規模生產，其穩定的性能和可觀的產量為新材料的中試和量產提供了可靠保障。
每個型號都配備四個球磨罐，罐體容量從50ml到20L不等。這種配置使得研究人員可以同時進行四組實驗，大大提高了研發效率。不同材質的罐體可選，包括不銹鋼、瑪瑙、碳化鎢等，滿足不同材料的研磨需求。
-
實驗室級：選擇1-4L小型設備，適配50ml-1L球磨罐，適合小樣制備。
-
生產級：20L以上大型設備（如XQM系列），支持批量生產，需配合吊裝及振動篩分出料裝置。
性能參數分析
XQM系列設備的轉速范圍通常為0-600轉/分鐘，無級調速功能使得用戶可以根據物料特性精確控制研磨強度。定時功能最長可達99小時，滿足長時間研磨的需求。設備運行噪音低于55分貝，創造了良好的實驗室環境。
在研磨效率方面，立式方形行星球磨機通常能在1-4小時內將物料研磨至微米級。對于某些特殊材料，通過優化工藝參數，甚至可以達到亞微米級別的研磨效果。設備的最大裝料量不超過球磨罐容積的三分之二，確保有足夠的空間供研磨介質運動。
功率配置根據型號大小有所不同，從0.75kW到7.5kW不等。合理的功率匹配既保證了研磨效果，又避免了能源浪費。設備還配備了過熱保護和緊急制動等安全裝置，確保運行安全可靠。
立式方形行星球磨機參數介紹
應用領域與案例分析
科研教育領域
在高等院校和科研院所的材料實驗室中，XQM系列立式方形行星球磨機廣泛應用于納米材料、復合材料和功能材料的制備研究。其精確的工藝控制能力為科學研究提供了可靠的實驗數據。例如，在鋰離子電池材料研究中，研究人員使用XQM-4設備成功制備了均勻分布的電極材料。
教學示范是另一個重要應用場景。設備透明可視的設計使得學生能夠直觀觀察研磨過程，加深對粉體技術原理的理解。多個高校的材料專業已將立式行星球磨機操作納入實驗課程，培養學生的實踐能力。
工業生產應用
在新材料開發領域，XQM系列設備發揮著橋梁作用，連接實驗室研究和小批量生產。許多創新材料首先在XQM設備上完成工藝優化，然后放大到工業生產。這種研發模式大大縮短了新材料的開發周期。
質量控制是工業應用的另一個重要方面。企業使用XQM設備對原料和產品進行檢測，確保產品質量的穩定性。特別是在陶瓷、電子、醫藥等行業，對粉體細度和均勻性的要求極高，立式行星球磨機為此提供了可靠解決方案。
特殊材料處理
XQM設備配合真空球磨罐使用，可處理對氣氛敏感的特殊材料。例如，在金屬粉末制備過程中，真空環境有效防止了氧化現象的發生。在稀土功能材料研究中，惰性氣體保護確保了材料的性能不受影響。
低溫研磨是另一個特色應用。通過配套冷卻系統，設備可在低溫環境下運行，適用于熱敏性材料的處理。這種功能在醫藥和食品行業的粉體加工中尤為重要。
立式方形行星球磨機廣泛應用于地質、礦產、冶金、電子、建材、陶瓷、化工、輕工、醫藥、環保等部門，適用于電子陶瓷、結構陶瓷、磁性材料、鈷酸鋰、錳酸鋰、催化劑、熒光粉、長余輝發光粉、稀土拋光粉、電子玻璃粉、燃料電池、氧化鋅壓敏電阻、壓電陶瓷、納米材料、圓片陶瓷電容、MLCC、熱敏電阻（PTC、NTC）、ZnO壓敏電阻、介質陶瓷、氧化鋁陶瓷、氧化鋯陶瓷、熒光粉、氧化鋅粉料、氧化鈷粉料、Ni-Zn鐵氧體、Mn-Zn鐵氧體等產品的生產領域。
操作與維護指南
操作規程要點
正確的裝料程序是保證研磨效果的基礎。首先需要根據物料特性選擇合適的研磨介質和罐體材質。裝料量一般控制在罐體容積的30%-50%，研磨介質填充量占20%-30%。過少的裝料量會降低研磨效率，過多則影響介質運動。
參數設置需要根據物料硬度和目標粒度進行優化。一般來說，硬度較高的物料需要較高的轉速和較長的研磨時間。對于韌性材料，采用分段研磨策略效果更佳，即先低速粗磨，再高速細磨。
安全操作必須嚴格遵守。設備運行前需確認罐蓋緊固，運行時不得打開防護罩。定期檢查設備接地和絕緣情況，確保用電安全。異常聲音或振動應立即停機檢查。
維護保養策略
日常清潔是保持設備性能的重要環節。每次使用后應及時清理罐體和設備表面，防止物料交叉污染。密封圈等易損件需定期檢查，發現老化及時更換。
潤滑保養應按照設備手冊要求進行。軸承和齒輪等運動部件需要定期加注專用潤滑油。潤滑周期根據使用頻率確定，高頻使用的設備應縮短保養間隔。
性能檢測需要定期進行。包括轉速精度檢查、溫度監測和噪音測試等。建立設備檔案，記錄使用和維護情況，為預防性維修提供依據。
技術發展趨勢與創新
智能化發展
自適應控制系統是另一個創新方向。系統能夠根據研磨聲音、電流變化等參數自動調整運行狀態，實現最佳研磨效果。這種智能化的控制策略大大降低了對操作人員經驗的依賴。
綠色制造技術
節能設計成為設備研發的重要考量。新型XQM系列設備采用高效電機和優化傳動系統，能耗比傳統設備降低20%以上。噪音控制技術的進步使得設備運行更加安靜，改善了工作環境。
材料創新也推動著設備性能提升。新型復合材料的應用使罐體更耐磨，使用壽命更長。環保材料的使用則降低了設備制造和報廢處理的環境影響。
立式方形行星球磨機作為粉體技術領域的重要裝備，以其獨特的設計和卓越的性能，在科研和工業應用中展現出巨大價值。XQM系列設備從XQM-2到XQM-100的完整型號配置，為不同規模的粉體加工需求提供了理想解決方案。
隨著新材料產業的快速發展，立式方形行星球磨機將繼續向智能化、高效化方向演進。其在納米材料、新能源材料等前沿領域的應用前景廣闊。對于從事粉體研究和生產的技術人員而言，掌握這種設備的原理和操作技巧，對提升研發效率和產品質量具有重要意義。
