粉粒研磨儀作為材料加工的核心設備，其技術發展直接關系到化工、醫藥、新能源、食品等多個行業的產品質量與工藝水平。本文將系統解析目前市場上主流研磨設備的工作原理、適用場景及技術進展，為行業用戶提供選型參考。
一、研磨設備分類與技術原理
1. 按粒度范圍劃分的設備體系
粉粒研磨設備根據目標粒度可分為三大類別：
粗碎設備（進料粒度10-50mm，出料80-400目）主要包括滾筒球磨機等。這類設備通過筒體旋轉帶動研磨介質產生沖擊力，適用于原料的初級破碎。
精細研磨設備（出料400-2500目）以攪拌球磨機為代表。采用機械攪拌裝置活化研磨介質，實現微米級粉末的高效生產。
納米級設備（出料粒度≤100nm）包括振動球磨機、循環砂磨機和行星球磨機。通過高頻振動能量、循環研磨技術或復合運動機制，突破傳統設備粒度極限。
2. 核心工作原理對比
表：主要研磨設備的工作原理與特點
|
設備類型 |
工作原理 |
能量傳遞方式 |
粒度調控機制 |
|---|---|---|---|
|
筒體旋轉帶動介質運動 |
沖擊與摩擦 |
調整轉速與填充率 |
|
|
機械攪拌活化介質 |
剪切與碰撞 |
控制攪拌速度與介質配比 |
|
|
高頻振動激發介質 |
沖擊與研磨 |
調節振幅與頻率 |
|
|
研磨介質高速運動 |
剪切與碰撞 |
介質尺寸、流量控制 |
|
|
公轉-自轉復合運動 |
沖擊-剪切復合作用 |
調節轉速比與介質級配 |
二、主流設備技術特點與應用場景
1. 滾筒球磨機：大規模粗碎的首選方案
滾筒球磨機通過筒體旋轉產生離心力，使研磨介質呈拋物線運動撞擊物料。現代滾筒球磨機采用齒輪傳動系統，轉速可調范圍通常為15-30rpm，處理能力可達5-500t/h。
在水泥行業，滾筒球磨機可將石灰石研磨至80-100目，電耗控制在15-25kWh/t。設備配備雙層隔音罩，工作噪聲≤85dB，符合工業噪聲標準。
2. 攪拌球磨機：高效精細研磨的工業級解決方案
攪拌球磨機通過螺旋攪拌器產生三維運動，使研磨介質形成湍流狀態。其能量密度是傳統球磨機的5-8倍，可將物料研磨至D90≤10μm級別。
特別適合陶瓷釉料制備，通過控制介質粒徑和填充率，實現粒度分布CV值≤15%。部分機型配置冷卻水套，可連續工作24小時溫升≤15℃。
3. 振動球磨機：超微粉碎的專業設備
振動球磨機采用偏心塊激振器產生高頻振動，研磨介質產生三維運動軌跡。其能量利用率高達80%，是普通球磨機的3-5倍，特別適合莫氏硬度≥7的物料處理。
在硬質合金領域，振動球磨機使用特殊研磨球，可將碳化鎢粉體研磨至D50≤0.5μm。設備采用空氣彈簧隔振系統，基礎振動≤0.5mm/s。
4. 砂磨機：濕法納米研磨的標桿
砂磨機分為立式和臥式兩種設計，其中臥式砂磨機在納米級濕法研磨領域優勢明顯。設備采用撥盤旋轉帶動研磨介質產生不規則運動，通過碰撞與摩擦實現顆粒細化。先進的離心分離技術無需濾網，避免堵塞問題。
砂磨機在電子材料領域應用廣泛，如陶瓷墨水、鋰電池漿料等。實驗室型砂磨機可使用氧化鋯珠，處理粘度≤5000cps的物料。

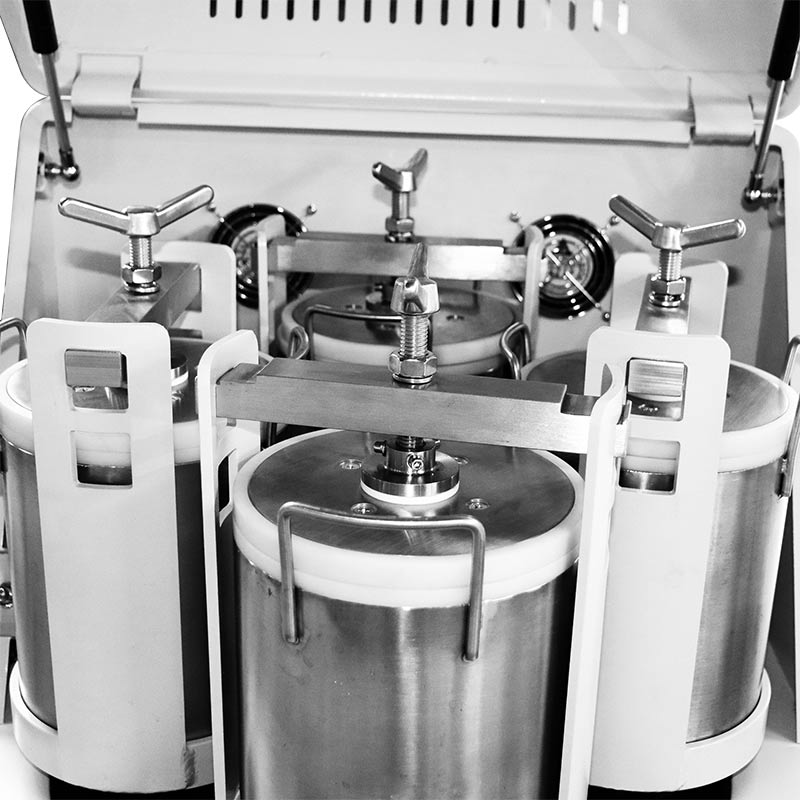

5. 行星球磨機：高能納米研磨的精密設備
行星球磨機通過獨特的行星運動機構（公轉與自轉復合運動）產生超高能量密度，其技術特點包括：
-
能量密度：可達傳統球磨機的10-20倍
-
粒度范圍：可實現0.1-10μm的納米級粉碎
-
應用領域：特別適合新能源材料（如正極材料）、生物醫藥（如藥物微粉化）、電子材料（如電子漿料）等領域的超微粉碎需求
表：行星球磨機關鍵參數
|
參數 |
典型值 |
調節范圍 |
|---|---|---|
|
公轉轉速 |
300-450rpm |
50-600rpm |
|
自轉/公轉比 |
1:2 |
1:1.5-1:2.5 |
|
單次處理量 |
0.1-1kg |
50g-5kg |
|
粒度控制 |
D50≤200nm |
0.1-10μm |
行星球磨機采用模塊化設計，配備智能控制系統，可實時監測轉速、溫度等關鍵參數，是現代納米材料制備的重要設備之一。
三、創新技術與發展趨勢
研磨技術正向智能化、高效化方向發展。新型設備普遍配備智能控制系統，可實時監測溫度、壓力、轉速等關鍵參數。納米級研磨設備采用新型復合材料內襯，耐磨性提升3倍以上。
四、選型指導與操作建議
1. 根據物料特性選擇設備
-
處理量需求：大規模生產宜選滾筒球磨機；小批量高精度處理適合攪拌球磨機
-
能量效率：振動球磨機能耗最低，但處理量相對較小
-
粘度適應：攪拌球磨機可處理高粘度漿料
2. 操作維護要點
定期檢查研磨介質磨損情況，及時補充或更換。保持設備潤滑系統正常運行，避免軸承過熱。對于納米級設備，需特別注意密封性能，防止污染。
五、行業應用案例
在新能源領域，攪拌球磨機用于正極材料前驅體的均勻混合；醫藥行業采用振動球磨機制備微粉化原料藥；陶瓷行業依靠滾筒球磨機完成原料的初級粉碎。
隨著材料科學的發展，粉粒研磨技術將持續創新。用戶應根據實際需求選擇合適設備，并關注操作規范和維護要求，以獲得最佳研磨效果和經濟效益。
