行星球磨機（Planetary Ball Mill）是一種基于行星運動原理的高效研磨設備。它通過磨罐在公轉的同時進行自轉的復合運動，使研磨介質和物料在離心力、科里奧利力的共同作用下產生強烈的撞擊、摩擦和剪切作用，從而實現對物料的精細研磨、均勻混合乃至機械合金化。
其名稱源于磨罐的運動方式類似于太陽系中行星繞太陽公轉的同時進行自轉的天體運動。這種設計使得行星球磨機相比傳統球磨機具有研磨能量更高、粒度更細、效率更顯著的特點。隨著新材料研發和產業升級的推進，行星球磨機技術也在不斷創新，從常規研磨發展到低溫控制、氣氛保護、智能化操作等先進功能，滿足了從基礎研究到規模化生產的多樣化需求。
工作原理與核心結構

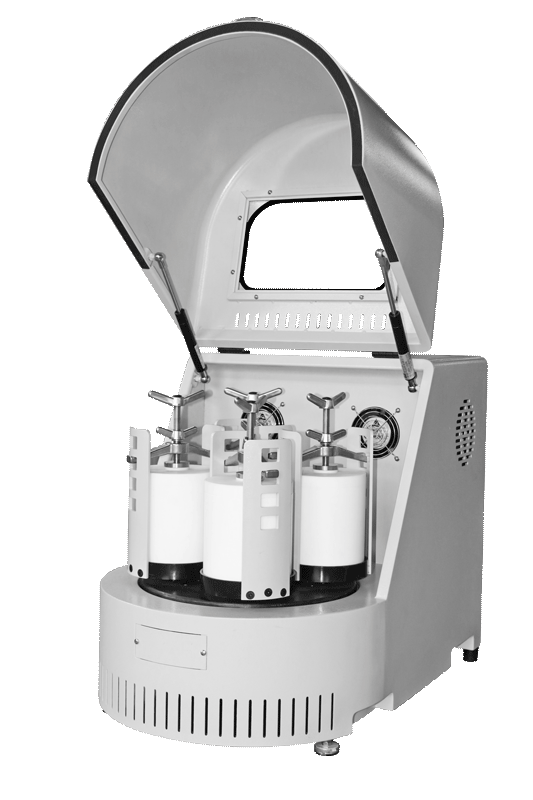

行星球磨機的工作原理基于獨特的行星式傳動機構。設備通常由一個主轉盤（太陽輪）和多個安裝在其上的磨罐（行星罐）組成。當設備工作時，主轉盤帶動磨罐繞主軸公轉，同時磨罐自身也在做反向自轉運動。
這種復合運動產生的離心力可使研磨介質（磨球）和物料實現高速運動和高強度碰撞，其能量可達普通球磨機的數倍甚至數十倍。正是這種高能量輸入，使行星球磨機能夠?qū)⑽锪涎心ブ廖⒚咨踔良{米級別。
設備的核心結構包括：
-
傳動系統：由電機、減速裝置和齒輪組成，確保公轉與自轉運動的精確配合
-
研磨罐：可選用不銹鋼、碳化鎢、氧化鋯、瑪瑙等多種材質，滿足不同應用需求
-
研磨介質：通常為不同規格的球體，材質與罐體匹配，影響研磨效率和產品純度
- 控制系統：現代設備多采用PLC控制、變頻調速，可精確設置和存儲研磨參數
設備類型與技術分類
根據不同的技術特點和應用需求，行星球磨機可分為多種類型：
按工作溫度分類：
-
常溫行星球磨機：最常見類型，適用于大多數材料的常規研磨
- 低溫行星球磨機：配備液氮或機械制冷系統，可在-80°C甚至更低溫度下工作，適合熱敏性材料
-
控溫行星球磨機：可在-80℃至100℃寬溫范圍內穩定運行，解決材料研磨過程中的熱敏性難題
按結構形式分類：
-
立式行星球磨機：主軸垂直布置，空間利用率高，穩定性好
-
臥式行星球磨機：主軸水平布置，裝卸料方便
-
單層行星球磨機：結構簡單，操作方便
-
雙層行星球磨機：具有兩層研磨平臺，可同時處理更多樣品
按應用規模分類：
-
實驗室行星球磨機：容積小，精度高，適合科研和小批量試驗
-
生產型行星球磨機：容積大，處理能力強，專為大規模粉體加工而生
應用領域與行業解決方案
行星球磨機的應用范圍極為廣泛，幾乎覆蓋所有需要材料精細處理的領域：
材料科學研究：
-
納米材料制備：可制備出粒度達到納米級別的材料
-
金屬粉末合成：用于機械合金化制備非晶、納米晶材料
-
復合材料制備：實現多種材料的均勻混合與復合
新能源領域：
-
電池材料制備：用于鋰電池正負極材料、固態電解質的研磨，提高電池性能和循環壽命
-
燃料電池材料：催化劑的制備與改性
-
光伏材料：半導體材料的精細加工
化工與醫藥行業：
-
顏料、涂料制備：提高產品的色澤和質感
-
藥物研發：藥物原料的超細粉碎，提高藥物的生物利用度
-
高分子材料：合成化學反應、制備高分子材料
地質礦產與環保：
-
地質樣品前處理：地質樣品、礦石分析的精細研磨和混合
-
環境監測：土壤樣本處理和分析
-
廢物處理：廢物和污染物的研磨處理，實現資源再利用
電子信息技術：
-
電子陶瓷制備：MLCC、熱敏電阻等電子元器件材料的制備
-
半導體材料：芯片制造領域的應用
關鍵技術參數與性能指標
選擇行星球磨機時需要重點關注以下技術參數：
轉速范圍：公轉轉速通?？蛇_(dá)幾百至上千轉每分鐘，是影響研磨能量的關鍵因素。轉速越高，研磨能量越大，但同時也會產生更多熱量。
研磨罐容積：從幾十毫升的實驗室小型設備到上百升的生產型設備不等。實驗室設備多在0.1L-20L之間，生產型設備可達100L以上。
研磨介質：包括氧化鋯、不銹鋼、碳化鎢、瑪瑙、聚四氟乙烯等多種材質選擇，直接影響研磨效果和產品純度。
溫度控制：對于熱敏材料，溫度控制至關重要。先進設備可實現在-80°C至+100°C范圍內的精確溫度控制。
氣氛控制：支持惰性氣體保護、真空研磨等功能，防止物料在研磨過程中氧化或變質。
技術優勢與局限性
行星球磨機的顯著優勢：
-
研磨效率高：行星運動產生的離心力可達重力的幾十倍，研磨效率是傳統球磨機的數倍甚至數十倍
- 研磨粒度細：可輕松實現微米級研磨，部分設備可達納米級別
-
均勻性好：多維復合運動確保物料研磨均勻一致，避免局部過熱或研磨不足
-
適用性廣：可處理各種硬度的材料，從軟性生物材料到高硬度陶瓷材料均可有效研磨
-
多功能性：一機多用，通過更換罐體和磨球可實現干磨、濕磨、低溫磨等多種工藝
存在的局限性：
-
設備成本較高：特別是高性能和特殊功能設備，投資較大
-
研磨熱量：高速研磨會產生熱量，可能影響熱敏材料性質，需配備冷卻系統
-
批量限制：相比大型工業化球磨設備，單批處理量有限
-
磨損污染：研磨罐和磨球的磨損可能引入雜質，對高純度應用需特別注意
選型指南與應用建議
選擇合適的行星球磨機需要考慮多個因素：
根據樣品特性選擇：
-
對于熱敏性材料，應選擇配備冷卻系統的低溫行星球磨機
- 對于易氧化材料，需選擇支持惰性氣體保護的型號
-
對于高硬度材料，應選擇高強度研磨罐和高硬度磨球的組合
根據生產規模選擇：
-
實驗室研究：選擇小容量、高精度、多功能的設備，容積通常在0.1-4L之間
-
中試生產：選擇中等容量、穩定性好的設備，容積在5-20L之間
-
規模化生產：選擇大型生產型設備，容積可達50L以上，注重處理效率和成本控制
根據工藝要求選擇：
-
粒度要求：對納米級研磨需求，應選擇高能量設備
-
純度要求：對高純度應用，應選擇低污染、易清潔的設計
-
重復性要求：對結果一致性要求高的應用，應選擇控制精度高、穩定性好的設備
操作與維護最佳實踐
正確的操作和維護是保證行星球磨機正常運行和延長使用壽命的關鍵：
操作規程：
- 設備準備：選擇合適的磨罐和磨球，檢查密封性能
-
裝料比例：物料、磨球和工藝介質（干法或濕法）的比例要適當，通常裝料量不超過磨罐容積的2/3
-
參數設置：根據物料特性設置合適的轉速和時間，避免過高轉速導致過熱
-
啟動運行：確認安全后啟動設備，監控運行狀態
-
出料清理：完成后待設備完全停止，小心取出樣品并徹底清潔磨罐
維護保養：
-
定期檢查傳動系統，確保潤滑良好
-
定期檢查磨罐和磨球的磨損情況，及時更換
-
保持電氣系統清潔干燥，避免故障
-
長期停用時，應徹底清潔并做好防護措施
安全注意事項：
-
確保防護裝置完好有效，防止意外開啟
-
對高活性材料采取適當防護措施
-
遵循設備最大負載限制，避免過載運行
-
使用惰性氣體保護時，確保通風良好
技術創新與發展趨勢
行星球磨機技術正在向更高效、更智能、更專業的方向發展：
智能化控制：
-
采用PLC控制系統和觸摸屏界面，操作更簡便
-
實現遠程監控和數據記錄，滿足質量管理要求
-
程序化控制：可存儲多組工藝參數，實現一鍵調用
低溫技術革新：
-
液氮冷卻：實現-150°C以下的超低溫研磨
-
機械制冷：提供無需消耗液氮的連續冷卻能力
-
精準溫控：實現整個研磨過程的精確溫度控制
高效節能設計：
-
高效電機：采用伺服電機等高效驅動系統，能耗降低30%以上
-
結構優化：通過動態平衡系統，將振動幅度控制在0.02mm以內，噪音低于65dB
專業化發展：
-
針對特定行業需求開發專用機型，如電池材料專用行星球磨機
-
開發多工位并行處理系統，提高科研和檢測效率
-
實現超硬材料和極端條件下的研磨能力
- 隨著新材料、新能源等產業的快速發展，行星球磨機作為關鍵制備設備，其技術創新和市場應用將持續擴展。未來行星球磨機將更加智能化、專業化和高效化，為各行業提供更先進的材料處理解決方案。
湖南粉體裝備研究院有限公司：專業的行星球磨機研發、制造、銷售、服務型企業。是一家專注于粉體裝備研發與制造的高新技術企業。公司注冊資本2000萬元，依托強大的研發實力和現代化生產體系，致力于為全球客戶提供破碎、研磨、篩分、混合及分離領域的專業解決方案。
行星球磨機作為材料處理領域的多功能平臺，已經從最初的實驗室工具發展成為支撐多個行業研發和生產的關鍵設備。其獨特的工作機制和不斷創新的技術內涵，使其在納米材料制備、新能源研發、生物醫藥等前沿領域發揮著不可替代的作用。
隨著智能控制、低溫技術和高效設計的深度融合，行星球磨機正朝著更精準、更高效、更專業的方向發展。無論是基礎研究還是工業化生產，選擇適合的行星球磨機并正確使用維護，都將為材料創新和產業升級提供強大支持。
