您是否曾在處理那些“難以流動(dòng)”的粉體時(shí)遇到困擾？無論是納米材料、超細(xì)粉末還是高粘度物料，低流動(dòng)性粉體的處理與研磨一直是工業(yè)生產(chǎn)和實(shí)驗(yàn)室研究中的重大挑戰(zhàn)。本文將為您全面解析低流動(dòng)性粉體的特性、分類及高效處理方案。
在日常生活中，我們可能很少關(guān)注粉體的“流動(dòng)性”，但在工業(yè)生產(chǎn)和科研領(lǐng)域，這卻是一個(gè)極其重要的特性。低流動(dòng)性粉體是指那些由于顆粒間相互作用力（如粘附力、摩擦力、分子間作用力、靜電力等）較強(qiáng)，而難以自由流動(dòng)的粉體材料。這些粉體在輸送、儲(chǔ)存和加工過程中往往會(huì)出現(xiàn)結(jié)塊、架橋、粘壁等問題，嚴(yán)重影響生產(chǎn)效率和產(chǎn)品質(zhì)量。
什么是低流動(dòng)性粉體？
低流動(dòng)性粉體通常具有以下一個(gè)或多個(gè)特征：粒徑細(xì)小（一般小于100μm）、形狀不規(guī)則、表面粗糙、濕度較高或靜電效應(yīng)明顯。當(dāng)粒徑減小時(shí)，表面能增大，粉體的附著性和聚集性顯著增強(qiáng)。當(dāng)粒徑小于100um（160目）時(shí)，粒子極易發(fā)生聚集，導(dǎo)致附著力大于重力，流動(dòng)性大幅降低。
常見的低流動(dòng)性粉體類型
多種工業(yè)領(lǐng)域常見的粉體都表現(xiàn)出低流動(dòng)性特征：
-
納米材料：如納米金屬粉末（納米晶CoNiCrAlY等）、碳納米管、納米氧化物等，由于極高的比表面積而易于團(tuán)聚。
-
超細(xì)粉末：包括超細(xì)陶瓷粉體、超細(xì)礦物粉體等，粒徑極小，容易產(chǎn)生強(qiáng)烈的分子間作用力。
-
高表面能材料：如一些金屬粉末（鎢粉、鈷粉等）、活性高的化學(xué)原料。
-
潮濕或粘性材料：含水量較高的粉體，由于水分表面張力及毛細(xì)管力增大，粒子間相互作用增強(qiáng)而產(chǎn)生粘性。
-
不規(guī)則形狀顆粒：非球形顆粒表面粗糙，接觸點(diǎn)數(shù)多，摩擦力大，流動(dòng)性差。
低流動(dòng)性粉體的研磨挑戰(zhàn)
處理低流動(dòng)性粉體在研磨過程中面臨多重挑戰(zhàn)：
-
易團(tuán)聚性：細(xì)顆粒尤其是納米顆粒，由于分子間作用力的作用，在研磨過程中容易重新團(tuán)聚，難以達(dá)到理想的細(xì)度。
-
熱敏感性：許多低流動(dòng)性粉體在研磨過程中容易升溫，可能導(dǎo)致物料變性或熔化。
-
設(shè)備粘附：粉體容易粘附在研磨腔內(nèi)壁和研磨介質(zhì)上，降低研磨效率，增加損耗。
-
輸送困難：從進(jìn)料到出料，低流動(dòng)性粉體在各個(gè)環(huán)節(jié)都存在輸送困難，容易造成堵塞。
低流動(dòng)性粉體的改善方法
提高低流動(dòng)性粉體的加工性能有多種有效方法：
1. 物理改性方法
-
適當(dāng)增大粒徑：在允許范圍內(nèi)適當(dāng)增大粒徑，可降低表面能，改善流動(dòng)性。通常粒徑大于200um（80目）時(shí)，休止角小，流動(dòng)性好。
-
控制粒子形態(tài)：盡可能制備球形度或圓角度較好、表面光滑的顆粒，減少接觸點(diǎn)，降低摩擦力。噴霧造粒是改善顆粒形狀的有效方法。
-
濕度控制：將顆粒的含水量控制在特定范圍內(nèi)，是保證粉體流動(dòng)性的重要方法。水分的存在會(huì)增強(qiáng)粒子間的粘性作用。
2. 化學(xué)改性方法
-
添加潤(rùn)滑劑：加入適量潤(rùn)滑劑（如硬脂酸鋅、氧化鎂或脂肪酸），可降低固體粉粒表面的吸附力，改善流動(dòng)性。需要注意的是，潤(rùn)滑劑加入量應(yīng)當(dāng)適中，過量反而會(huì)形成阻力。
-
表面處理：使用表面處理劑與顆粒表面的氫氧基等基團(tuán)進(jìn)行化學(xué)結(jié)合，可賦予顆粒疏水性或其它特性，提升分散性和流動(dòng)性。
低流動(dòng)性粉體的研磨設(shè)備選擇
針對(duì)低流動(dòng)性粉體的特性，選擇合適的研磨設(shè)備至關(guān)重要：
1. 濕法研磨設(shè)備
對(duì)于多數(shù)低流動(dòng)性粉體，濕法研磨往往是更佳選擇。液體介質(zhì)的存在可以減少粉塵、防止團(tuán)聚，并起到冷卻作用：
-
臥式砂磨機(jī)：適用于中低粘度流體的納米級(jí)濕法研磨，配有智能控制系統(tǒng)，可監(jiān)控料溫、電流等參數(shù)。使用超細(xì)純氧化鋯珠，具有研磨效率高、細(xì)度好、范圍廣的優(yōu)點(diǎn)。
-

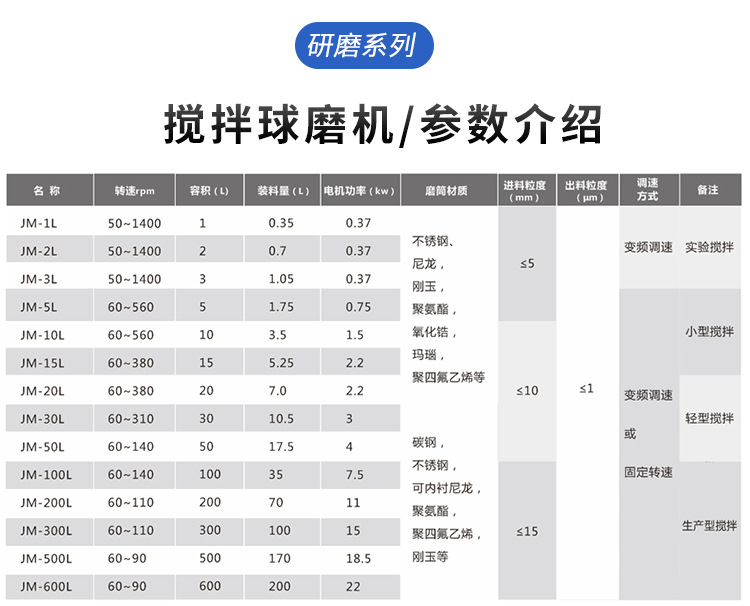

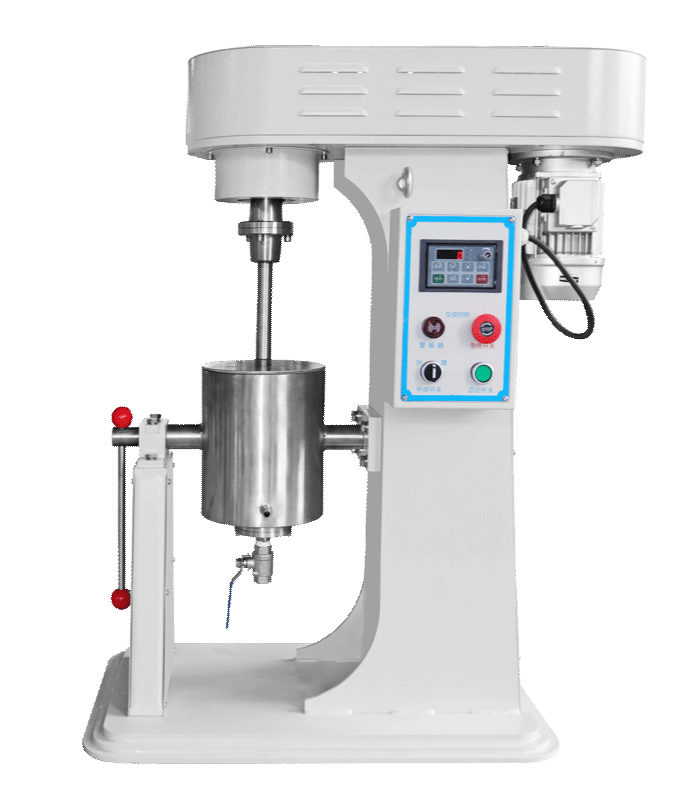

攪拌球磨機(jī)：集分散與研磨于一體，適用于中低粘度流體的濕法研磨。設(shè)備帶變頻器無級(jí)調(diào)速，可長(zhǎng)時(shí)間穩(wěn)定運(yùn)行，噪音小。結(jié)構(gòu)設(shè)計(jì)合理，拆卸清洗方便。
2. 干法研磨設(shè)備
對(duì)于不能接觸液體的特殊物料，可選擇專門設(shè)計(jì)的干法研磨設(shè)備：
-
干法微珠攪拌磨：這是一種一體化研磨分級(jí)設(shè)備，內(nèi)部填充研磨介質(zhì)（珠子），通過攪拌桿推動(dòng)珠子研磨。底部進(jìn)氣幫助物料均化、增強(qiáng)流動(dòng)性，可避免濕法研磨后的脫水、干燥等復(fù)雜工序。
-
氣流磨：利用高速氣流帶動(dòng)顆粒碰撞實(shí)現(xiàn)粉碎，適用于熱敏感性材料?？赏ㄟ^調(diào)節(jié)分選輪轉(zhuǎn)速（如2500-7000轉(zhuǎn)/分鐘）和控制研磨腔壓力（0.1MPa-1MPa）來優(yōu)化粉碎效果。
3. 特殊工藝設(shè)備
-
低溫研磨系統(tǒng)：以液氮為冷源，使物料在低溫下實(shí)現(xiàn)脆化易粉碎狀態(tài)，特別適用于熱敏性、韌性、彈性物料的超細(xì)粉碎。
-
等離子體球化系統(tǒng)：利用高溫等離子體對(duì)不規(guī)則形狀的粉末進(jìn)行球化處理，能夠制備表面光滑、球形度好的粉末，顯著改善流動(dòng)性。
如何選擇最佳設(shè)備
選擇低流動(dòng)性粉體研磨設(shè)備時(shí)，需要考慮以下因素：
-
物料特性：包括硬度、初始粒度、目標(biāo)粒度、熱敏感性、是否允許濕法處理等。
-
產(chǎn)量需求：實(shí)驗(yàn)室規(guī)模還是工業(yè)生產(chǎn)規(guī)模，間歇操作還是連續(xù)生產(chǎn)。
-
純度要求：是否需要避免金屬污染，選擇相應(yīng)材質(zhì)的設(shè)備（如氧化鋯材質(zhì)）。
-
預(yù)算限制：設(shè)備投資成本和運(yùn)行成本的綜合考量。
-
后續(xù)工藝：研磨后是否還需要分級(jí)、干燥、包裝等工序。
一般來說，對(duì)于大多數(shù)低流動(dòng)性粉體，采用濕法研磨（如砂磨機(jī)、籃式磨）通常能獲得更好的效果，因?yàn)橐后w介質(zhì)可以有效減少團(tuán)聚、控制溫度并改善流動(dòng)性。對(duì)于不能接觸液體或者后續(xù)希望避免干燥工序的物料，則可選擇改進(jìn)型的干法研磨設(shè)備（如干法微珠攪拌磨），這類設(shè)備通過特殊設(shè)計(jì)（如底部進(jìn)氣）來增強(qiáng)物料流動(dòng)性。
低流動(dòng)性粉體的處理與研磨是一個(gè)復(fù)雜但至關(guān)重要的問題。隨著材料科學(xué)的發(fā)展，越來越多的功能性粉體趨向超細(xì)化、納米化，其流動(dòng)性問題也越發(fā)突出。通過合理選擇設(shè)備、優(yōu)化工藝參數(shù)并結(jié)合適當(dāng)?shù)念A(yù)處理（如添加潤(rùn)滑劑、表面改性等），可以有效克服低流動(dòng)性粉體在加工過程中的種種挑戰(zhàn)。
未來，隨著智能化控制技術(shù)、新型表面改性劑和高效能設(shè)備設(shè)計(jì)的不斷發(fā)展，低流動(dòng)性粉體的處理將變得更加高效和經(jīng)濟(jì)。無論對(duì)于科研人員還是工程技術(shù)人員，深入理解低流動(dòng)性粉體的特性并掌握其處理方法，都將有助于推動(dòng)材料科學(xué)和相關(guān)產(chǎn)業(yè)的進(jìn)步。
