實驗型臥式棒銷納米砂磨機（TC-FT）：納米級粉體分散的創新解決方案

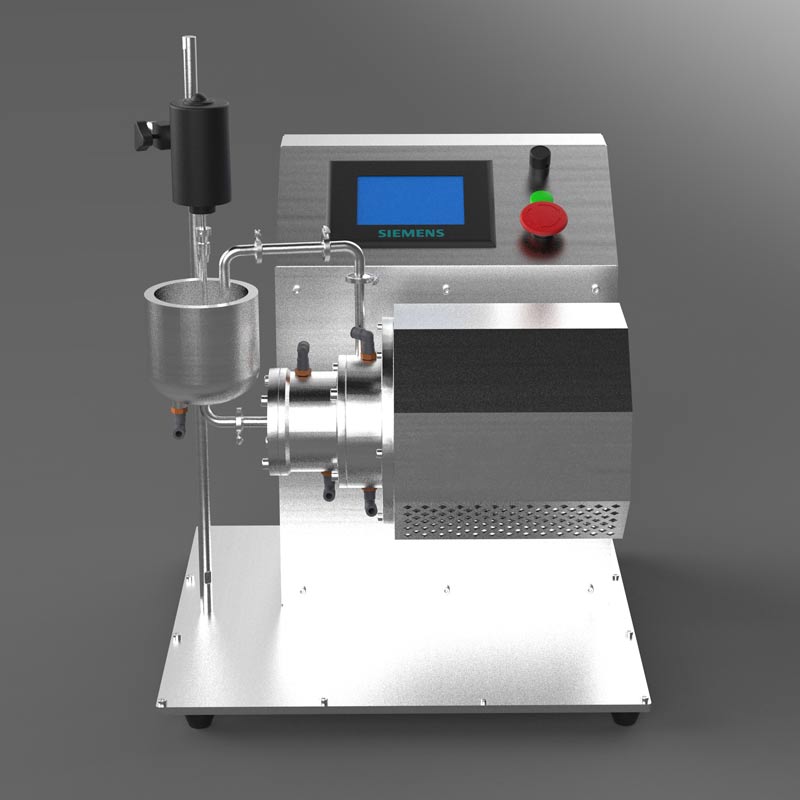

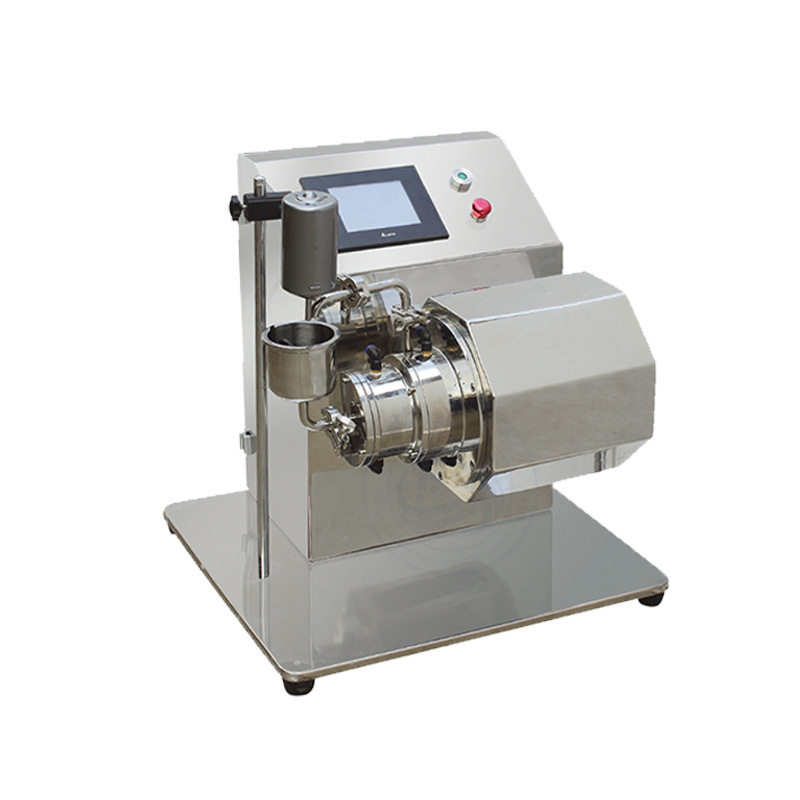

實驗型臥式棒銷納米砂磨機

實驗型臥式棒銷納米砂磨機是一種采用水平式連續性生產的超微粒分散設備，專為納米級粉體材料的研發和實驗需求而設計。該設備通過獨特的棒銷式研磨結構，實現對固-液相混合物料的高效研磨和精細分散，能夠?qū)⑽锪咸幚碇?00納米以下的精細粒度。

作為濕法納米研磨技術的代表產品，該設備集高效能、精密控制和操作便捷于一體，充分滿足高等院校、科研機構及企業實驗室在納米材料研究中的各種需求。其創新的結構設計和精密的工藝控制，使其成為材料濕法研磨技術實驗的高級平臺，為新材料研發提供可靠的技術支持。

技術參數

電動攪拌頭：功率120W,轉速3000r/min，定時0-120min/常開，對漿料進行分散防止團聚沉淀。

物料罐： 容積1L，全304不銹鋼，帶夾層，可通冷卻液循環進行冷卻。

研磨腔：設備的研磨工作部分，轉子和研磨內筒可根據客戶的物料特性更換相應的材質，可選氧化鋁、氧化鋯、碳化硅、氮化硅、聚氨酯等，帶夾層，可通冷卻液循環進行冷卻。

電機：功率1.1KW，轉速2875r/min，設備研磨的主要?jiǎng)恿Α?/p>

觸摸屏：西門子7寸觸摸屏，連同PLC對設備進行一體化控制，可針對物料進行針對性的工藝參數設置。

工作原理

實驗型臥式棒銷納米砂磨機基于先進的動力學研磨原理工作。設備啟動后，通過泵浦系統將預先分散潤濕處理后的固-液相混合物料輸入主機研磨腔。研磨腔內填充適量研磨介質，經由分散葉片高速轉動，賦予研磨介質足夠的動能，使物料和研磨介質在研磨腔內產生不規則的相對運動。

物料在研磨過程中主要受到四種作用力的影響：沖擊力、摩擦力、剪切力和壓力。當這些應力大于物料的屈服應力或斷裂極限時，顆粒就會發生塑性變形或破裂，從而達到磨細物料和分散聚集體的目的。具體研磨機理包括：

• 碰撞破碎：研磨介質被轉子轉動加速到研磨桶內壁，與緊貼在研磨桶內壁上的研磨介質或研磨物料發生碰撞，產生的碰撞能用于物料的分散與破碎

• 壓力剪切：研磨物料在離心力的作用下，緊貼到研磨桶內壁上受到相鄰介質的壓力和剪切力發生分散與破碎

• 速度差效應：由于研磨介質距離軸心的距離不同，所獲得的速度各不相同產生速度差，在運動過程中會發生碰撞使物料破碎

• 階段式研磨：在研磨初期顆粒徑較大，主要是沖擊破碎起主要作用；隨著研磨時長的增加，研磨物料逐漸變細，這時研磨桶內主要發生摩擦剪切破碎

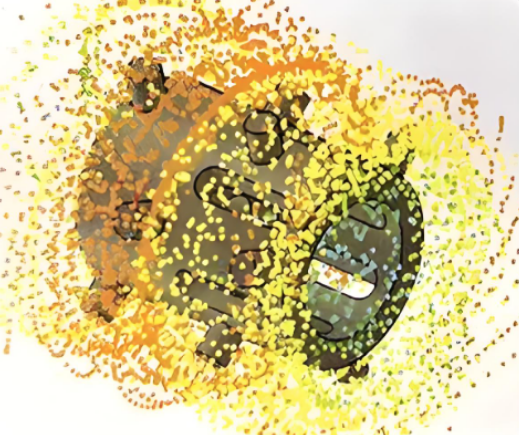

實驗型臥式棒銷納米砂磨機原理圖

技術特點

實驗型臥式棒銷納米砂磨機具備多項突出的技術優勢：

結構設計優勢

• 緊湊型設計：結構簡單，故障率低，專為研發型設備設計，占地面積小，適合實驗室環境

• 材質多樣性：研磨筒體材料靈活可選，根據不同物料選擇不同材質核心結構件，可選材質包含碳化鎢、聚氨酯、氧化鋯、碳化硅、氮化硅等，確保無污染、磨損小

• 智能控制系統：采用西門子觸摸屏，連同PLC對設備進行一體化控制，可針對物料進行針對性的工藝參數設置

性能優勢

• 高效能研磨：采用1.1kW功率電機，轉速達2875r/min，線速度10.6m/s，確保高效的研磨效果

• 精確溫控：研磨腔帶夾層設計，可通冷卻液循環進行冷卻，有效控制研磨溫度

• 分離技術：采用動態縫隙分離裝置，有效分離研磨介質與物料，確保出料質量

• 批次靈活性：加工批量范圍0.25-0.7L，適合小批量實驗需求

操作優勢

• 用戶友好：造型優美，高端大氣，性能優良，維護簡單，操作簡便省力

• 可擴展性：可同比放大性能及產能，產業化能準確地將小試放大到大規模生產

• 兼容性強：可兼容各類溶劑配方新型材料工藝性能的實驗需求

應用領域

實驗型臥式棒銷納米砂磨機應用范圍廣泛，涵蓋多個高新技術領域：

電子材料領域

• 半導體材料：電子陶瓷、MLCC等電子元器件的納米粉體制備

• 電池材料：磷酸鐵鋰等鋰電池正極材料的納米化處理

• 電子漿料：各類電子漿料的均勻分散和精細研磨

化工材料領域

• 納米顏料：高性能納米顏料的制備和分散

• 陶瓷墨水：陶瓷噴墨打印用墨水的納米級處理

• 熱轉印噴墨：熱轉印噴墨材料的精細加工

新興材料領域

• 磁性材料：納米磁性材料的制備

• 氧化鋁材料：高純氧化鋁的納米化處理

• 硅酸鋯材料：硅酸鋯超細粉體的制備

• 非金屬礦物：各類非金屬礦物的超細粉碎

生物醫藥領域

• 醫藥制劑：藥物納米晶體的制備

• 化妝品原料：化妝品功能性成分的納米分散

• 食品添加劑：食品級納米材料的處理

設備結構與配置

實驗型臥式棒銷納米砂磨機采用模塊化設計，主要由以下幾個系統組成：

核心研磨系統

• 研磨腔：容積0.3L，采用夾層冷卻設計，轉子和研磨內筒可根據物料特性更換相應材質

• 傳動系統：采用精密傳動裝置，確保設備高速運行時平穩、安全、安靜

• 分離系統：采用動態縫隙分離器，有效分離研磨介質與物料

輔助系統

• 送料系統：配備電動攪拌器，功率120W，轉速3000r/min，對漿料進行分散防止團聚沉淀

• 冷卻系統：物料罐和研磨腔均帶夾層，可通冷卻液循環進行冷卻

• 密封系統：采用唇封式密封，確保設備運行過程中無泄漏

• 控制系統：集成西門子觸摸屏和PLC控制系統，實現設備智能化運行

安全保護系統

設備配備多重安全保護裝置，包括過載保護、溫度監控、壓力檢測等功能，確保設備運行安全可靠。

選型指南

在選擇實驗型臥式棒銷納米砂磨機時，建議從以下幾個方面進行考量：

工藝需求分析

根據物料特性、目標粒度、產能要求等工藝參數選擇合適的設備配置?？紤]物料的腐蝕性、粘度和固含量等因素，選擇相應的材質和功率配置。

設備性能考量

• 研磨效率：根據物料硬度和目標粒度選擇適當?shù)碾姍C(jī)功率和轉速范圍

• 溫控要求：對于熱敏感物料，選擇具備良好冷卻系統的設備配置

• 材質兼容性：根據物料特性選擇合適的研磨腔材質，避免污染和腐蝕

實驗室條件

考慮實驗室的空間限制、電力配置和供水條件等基礎設施因素，選擇適合的設備尺寸和配置。

研發目標匹配

根據研發階段的需求，選擇適合小試、中試或工藝驗證的設備型號，確保設備能夠滿足當前的研發需求并具備一定的擴展性。

實驗型臥式棒銷納米砂磨機作為納米材料研發的重要工具，其性能直接影響實驗結果的準確性和可重復性。選擇合適的設備配置，不僅可以提高研發效率，還能確保研究數據的可靠性，為納米材料的產業化開發奠定堅實基礎。

具體選型條件

• 按細度需求選擇：

  • 目標細度≤50nm：優先選用高轉速（≥2000rpm）、小介質（0.05-0.2mm）的機型。

  • 細度100-200nm：常規機型即可滿足。

• 按物料特性選擇：

  • 防金屬污染：選用陶瓷或聚氨酯材質研磨腔及分離器。

  • 高粘度物料：選擇大流量循環設計或臥式砂磨機。

• 按生產規模適配：

  • 實驗室研發：容積0.3-1L的小型機。

  • 中試放大：選擇與量產設備參數接近的機型，確保實驗結果可復制。

• 附加功能考量：

  • 溫控需求：選配夾套冷卻/加熱系統；

  • 自動化需求：支持智能控制或數據記錄的機型。

產品畫冊：實驗型臥式棒銷納米砂磨機（TC-FT0.3）畫冊.pdf
