產品畫冊:實驗型臥式棒銷納米砂磨機(TC-FT0.3)畫冊.pdf
實驗型臥式棒銷納米砂磨機,在行業內常被稱為臥式納米砂磨機或實驗室納米研磨設備,是一種專為納米級材料制備而設計的精密設備。這種水平式連續性生產的超微粒分散機,通過獨特的棒銷式研磨結構,為科研機構和企業研發部門提供了可靠的納米材料制備平臺。
該設備采用先進的濕法納米研磨技術,能夠將物料處理至200納米以下的精細粒度。其緊湊的設計和精密的控制系統,使其成為高等院校、科研機構及企業實驗室進行配方技術驗證和學術研究的理想選擇。在行業內,這種設備也被通俗地稱為納米級砂磨機或實驗室超細研磨設備,體現了其在粉體加工領域的專業地位。
隨著納米材料在各個領域的廣泛應用,實驗型臥式棒銷納米砂磨機的重要性日益凸顯。它不僅能夠滿足基礎研究的需要,還能為產業化生產提供可靠的工藝參數,成為連接實驗室研究與大規模生產的重要橋梁。
工作原理與技術特點
核心工作原理
實驗型臥式棒銷納米砂磨機基于多機理協同作用的研磨原理。設備工作時,通過泵浦將預先分散潤濕處理后的固-液相混合物料輸入主機研磨腔,研磨腔內填充適量的研磨介質。經由分散葉片高速轉動,賦予研磨介質足夠的動能,使物料和研磨介質在研磨腔內產生不規則的相對運動。
研磨過程主要通過四種機制實現物料的破碎與分散:首先是碰撞破碎機制,研磨介質被轉子轉動加速到研磨桶內壁,產生強烈的碰撞能;其次是壓力剪切作用,物料在離心力作用下受到相鄰介質的壓力和剪切力;第三是速度差效應,由于研磨介質距離軸心的距離不同,產生速度差引發碰撞;最后是階段性研磨,在研磨初期以沖擊破碎為主,隨著物料變細轉為摩擦剪切為主。
技術特點與優勢
該設備具有多項突出的技術特點:結構簡單,故障率低,專為研發型設備設計,確保實驗的連續性和可靠性;可同比放大性能,能夠準確地將小試工藝參數放大到大規模生產;材質選擇靈活,研磨筒體可根據物料特性選擇碳化鎢、聚氨酯、氧化鋯等多種材質,確保無污染和低磨損。
設備采用智能控制系統,配備觸摸屏操作界面,實現精確的工藝參數控制和過程監控。夾層冷卻設計有效控制研磨溫度,保持物料穩定性。動態縫隙分離技術確保研磨介質與物料的精確分離,保證產品質量。
應用行業與適用場景
新能源材料領域
在新能源材料行業,該設備廣泛應用于鋰電正負極材料的制備,如磷酸鐵鋰、三元材料等。其精密的研磨控制能夠確保電極材料達到理想的粒度和分布,顯著提升電池性能。同時,在石墨烯導電漿料、碳納米管等新型能源材料的制備中,設備展現出卓越的處理能力。
新能源行業對材料粒度分布和一致性的要求極高,實驗型臥式棒銷納米砂磨機通過精確的工藝控制,能夠滿足這些嚴格的技術要求。其小批量處理能力特別適合新材料開發和配方優化階段的使用。
化工與涂料行業
化工領域中的納米色漿、陶瓷墨水、催化劑超細化等工藝都離不開這種設備的精密加工。在油漆及油墨的分散過程中,設備能夠實現顏料顆粒的均勻分布,顯著改善產品色澤和穩定性。行業通常稱之為化工納米砂磨機或涂料分散設備。
該設備在化工行業的優勢在于其出色的分散效果和工藝穩定性。通過調整研磨參數和介質配置,可以滿足不同化工產品對粒度和分布的特殊要求,為新產品開發提供強有力的技術支持。
生物醫藥領域
在生物醫藥行業,該設備用于藥物納米化處理,有效提高藥物的生物利用度和吸收率。在中藥材超細粉體制備中,能夠保持藥材有效成分的活性,提升藥效。這個領域的用戶通常稱其為醫藥納米研磨機。
醫藥行業對設備的潔凈度和交叉污染控制要求嚴格,實驗型臥式棒銷納米砂磨機通過可更換的研磨腔體和完善的清洗系統,滿足這些特殊要求。其精確的溫度控制功能,特別適合熱敏感性藥物的處理。
電子材料行業
電子材料制造中的MLCC(多層陶瓷電容器)、電子漿料、磁性材料等都需要精密的研磨加工。設備能夠確保電子材料達到所需的超細粒度和高純度,直接影響最終產品的性能穩定性。
在這個領域,設備常被稱為電子材料砂磨機。其防金屬污染特性,通過選用陶瓷或聚氨酯材質研磨腔及分離器,確保電子材料在生產過程中不受污染,保持高純度標準。
可處理物料類型
新能源材料
設備可處理多種能源領域的關鍵材料:包括鋰離子電池正負極材料、燃料電池材料、太陽能電池材料等。這些材料對粒度和分布有嚴格要求,設備的精密研磨能力確保材料性能的最優化。
化工材料
在化工物料處理方面,設備適用于各類顏料、染料、涂料、油墨等產品的納米化處理。通過精確的工藝控制,可以實現產品色澤的鮮艷度和穩定性的顯著提升。
生物醫藥材料
醫藥領域的物料處理包括藥物原料、中藥提取物、生物制劑等。設備能夠在不破壞藥物活性的前提下,實現藥物的納米化處理,提高藥效和生物利用度。
電子陶瓷材料
電子陶瓷物料如介質陶瓷、絕緣材料、導電漿料等,都需要精密的粒度控制。設備通過優化的研磨工藝,確保這些電子材料滿足嚴格的性能要求。
研磨效果與性能指標
粒度控制能力
實驗型臥式棒銷納米砂磨機在粒度控制方面表現卓越。設備處理能力范圍在200nm-2μm之間,通過優化工藝參數,部分物料可以達到50nm以下的超細粒度。這種精密的粒度控制能力,為各行業的高端產品開發提供了技術保障。
設備的粒度分布控制同樣出色,通過調節研磨時間、介質尺寸和工藝參數,可以獲得分布范圍極窄的產品。這種均勻的粒度分布在高精度應用中尤為重要,直接影響到最終產品的性能一致性。
工藝穩定性與重復性
設備具有優異的工藝穩定性,在相同工藝參數下,不同批次的產品能夠保持高度一致的質量特性。這種穩定性對于科學研究和工業生產都具有重要意義,確保實驗數據的可靠性和工藝的可重復性。
智能控制系統的應用進一步增強了設備的穩定性。通過PLC和觸摸屏的精確控制,確保每個工藝參數都能得到嚴格執行,為實驗結果的可重復性提供保障。
能效與經濟性
在能效方面,設備采用高效能設計,功率配置合理,在保證研磨效果的同時控制能耗。其緊湊的設計減小了占地面積,提高了實驗室空間的利用效率。
從經濟性角度考慮,設備的模塊化設計降低了維護成本,材質選擇性延長了使用壽命,整體運行成本得到有效控制。對于研發機構而言,這種經濟性使得科研經費的使用更加高效。
選型與操作指南
設備選型要點
在選擇實驗型臥式棒銷納米砂磨機時,需要綜合考慮多個因素:首先是細度需求,目標細度≤50nm時應優先選用高轉速、小介質的機型;其次是物料特性,防金屬污染需求要選用陶瓷或聚氨酯材質研磨腔;還要考慮生產規模,實驗室研發適合0.3-1L的小型機。
附加功能也是選型的重要考量因素:溫控需求要選配夾套冷卻系統;自動化需求要選擇支持智能控制的機型。這些因素的綜合考量,有助于選擇最適合的設備配置。
操作與維護
設備的規范操作對保證研磨效果至關重要。首先要根據物料特性選擇合適的工藝參數,包括轉速、時間、介質配比等。運行過程中要密切監控設備狀態,及時發現并處理異常情況。
在維護保養方面,要定期檢查研磨腔和分離器的磨損情況,及時更換損壞部件。保持設備清潔,防止交叉污染。建立完善的使用記錄,為設備維護和工藝優化提供依據。
技術發展趨勢
智能化發展
實驗型臥式棒銷納米砂磨機正朝著智能化方向快速發展。未來設備將集成更多的傳感器和數據分析功能,實現工藝參數的自動優化和故障預警。智能控制系統的進步將進一步提升設備的易用性和可靠性。
綠色制造
環保和節能成為設備發展的重要方向。新型材料的應用將提高設備的耐用性和環保性,節能設計的優化將降低運行成本。這些進步將使設備更好地滿足可持續發展要求。
多功能集成
設備的多功能化趨勢明顯,通過模塊化設計實現一機多用。未來設備可能集成更多的輔助功能,如在線檢測、自動清洗等,為用戶提供更加完善的使用體驗。

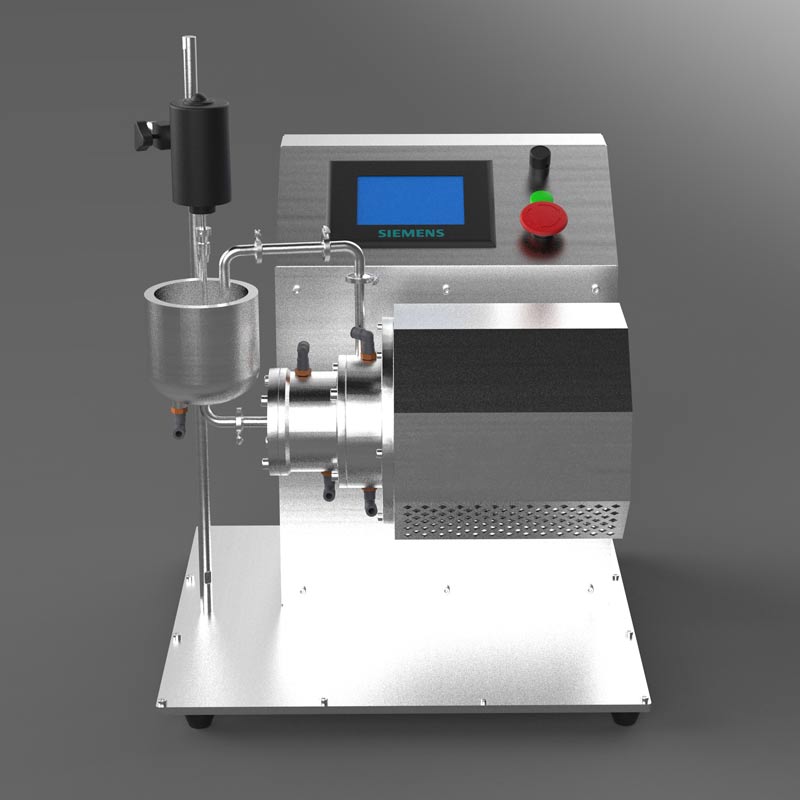

實驗型臥式棒銷納米砂磨機技術參數
電動攪拌頭:功率120W,轉速3000r/min,定時0-120min/常開,對漿料進行分散防止團聚沉淀。
物料罐: 容積1L,全304不銹鋼,帶夾層,可通冷卻液循環進行冷卻。
研磨腔:設備的研磨工作部分,轉子和研磨內筒可根據客戶的物料特性更換相應的材質,可選氧化鋁、氧化鋯、碳化硅、氮化硅、聚氨酯等,帶夾層,可通冷卻液循環進行冷卻。
電機:功率1.1KW,轉速2875r/min,設備研磨的主要動力。
觸摸屏:西門子7寸觸摸屏,連同PLC對設備進行一體化控制,可針對物料進行針對性的工藝參數設置。
序號 | 項目 | 參數 |
1 | 型號 | TC-FT0.3 |
2 | 使用范圍 | 濕法納米研磨 |
3 | 輸送動力 | 無泵自吸式 |
4 | 密封 | 唇封式 |
5 | 分離形式 | 動態縫隙分離 |
6 | 冷卻方式 | 夾層冷卻 |
7 | 外形尺寸 | 580*580*775 |
8 | 研磨通凈容積(L) | 0.3 |
9 | 電機功率(KW) | 1.1 |
10 | 轉速(r/min) | 2875 |
11 | 線速度(m/s) | 10.6 |
12 | 加工批量(L) | 0.25-0.7 |
13 | 介質尺寸 | 0.3-1.4 |
14 | 處理能力 | 200nm-2μm |
15 | 重量 | 90 |
16 | 電源 | 220V |
