球磨機作為物料粉碎的關鍵設備，其效率核心在于磨球與物料的復雜運動軌跡。這些軌跡決定了研磨效果、能耗水平和最終產品粒度。
在粉體加工和材料制備領域，球磨機是最重要且應用最廣泛的粉碎設備之一。從礦山破碎到納米材料制備，從水泥生產到制藥行業，不同類型的球磨機各司其職。理解球磨機的工作原理，特別是磨球和物料在設備內的運動軌跡，不僅能幫助我們更好地操作設備，還能為優化工藝參數、提高研磨效率提供科學依據。
01 球磨機的基本工作原理
球磨機的核心工作原理基于沖擊、擠壓和摩擦三種機械力的綜合作用。當設備運行時，研磨介質（磨球）和物料在容器內產生復雜運動，通過這些機械力實現對物料的粉碎。
能量傳遞是球磨機工作的物理基礎。電動機通過傳動系統將動能傳遞給球磨容器，容器內的磨球獲得能量后開始運動，進而將能量傳遞給待粉碎的物料顆粒。
粒度減小是一個漸進過程。物料顆粒在受到?jīng)_擊、擠壓和摩擦作用后產生裂紋并逐漸擴展，最終分裂成更小的顆粒。這個過程不斷重復，直到達到所需的粒度范圍。
運動狀態直接影響研磨效率。磨球和物料的運動狀態取決于設備類型、轉速、填充率等多個因素，不同的運動狀態會產生截然不同的研磨效果。
02 滾筒球磨機內的運動軌跡分析

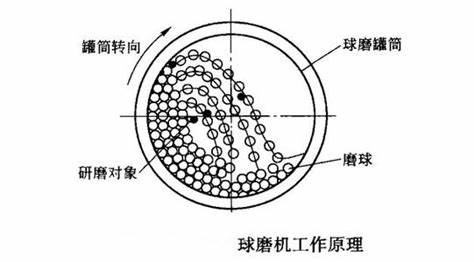

滾筒球磨機是最基本的球磨設備，其運動軌跡相對簡單但具有代表性。當滾筒旋轉時，磨球和物料在筒體內呈現三種典型的運動狀態。
瀉落式狀態發生在較低轉速時。磨球沿筒體內壁上升至一定高度后向下滾落，主要依靠摩擦作用研磨物料，沖擊力較小，適用于細磨或韌性物料的處理。
拋落式狀態出現在最佳轉速范圍內。磨球隨筒體上升至最高點后沿拋物線軌跡拋落，產生較大的沖擊力，對物料的粉碎效果最好，是大多數工況下的理想狀態。
離心式狀態發生在轉速過高時。當離心力超過重力，磨球緊貼筒體內壁隨筒體一起旋轉，不再發生拋落，幾乎失去研磨作用，這種情況應該避免。
運動軌跡參數包括提升高度、拋落角度和沖擊速度等，這些參數決定了研磨強度和生產效率，需要通過調整轉速和填充率進行優化。

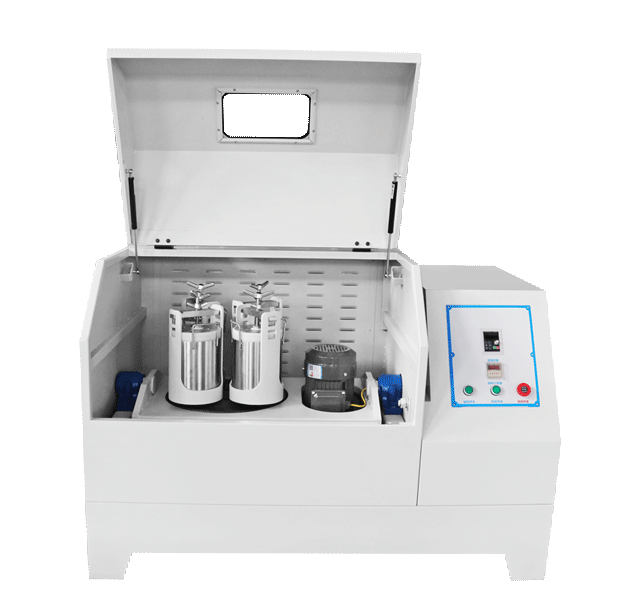

03 行星球磨機內的運動軌跡特性
行星球磨機通過公轉與自轉的復合運動產生獨特的運動軌跡，這也是其高效研磨的物理基礎。這種復合運動使磨球和物料受到兩個方向離心力的疊加作用。
科里奧利力效應不可忽視。由于公轉和自轉同時存在，磨球在運動過程中受到科里奧利力的影響，產生復雜的三維運動軌跡，大大提高了研磨介質與物料的碰撞幾率。
運動軌跡復雜度顯著高于滾筒球磨機。磨球在行星球磨機內不僅作圓周運動，還產生劇烈的相對運動和相互碰撞，運動軌跡呈復雜的螺旋線和擺線組合。
能量密度極高。行星球磨機能夠?qū)⒔^大部分輸入能量直接用于研磨過程，而不會像滾筒球磨機那樣大量消耗在提升磨球和物料上，因此能量利用率更高。
04 其他類型球磨機的運動特點
振動球磨機通過高頻振動產生運動。磨球在容器內作高頻循環運動，運動軌跡復雜且充滿隨機性，主要以沖擊和剪切作用粉碎物料，特別適合脆性材料的超細研磨。
攪拌球磨機依靠攪拌器驅動。磨球在攪拌器的作用下作強制運動，運動軌跡由攪拌器形狀和轉速決定，能量密度高，研磨效率顯著優于傳統滾筒球磨機。
砂磨機的運動更為精細。研磨介質在轉子和定子間的狹小空間內作高速剪切運動，運動軌跡受到流場和剪切場的共同控制，能夠?qū)崿F(xiàn)納米級的分散和研磨。
不同類型球磨機的運動軌跡差異很大，但都遵循相同的物理規律：通過合適的運動方式使研磨介質對物料施加足夠的機械力，實現粒度減小的目的。
05 影響運動軌跡的關鍵因素
轉速是最重要的影響因素。轉速決定離心力大小，直接影響磨球的運動狀態和軌跡特征。每種類型的球磨機都有其最佳轉速范圍，需要根據設備規格和物料特性確定。
填充率決定運動空間。磨球和物料的填充率影響運動時的相互作用方式，填充率過高會減少運動空間，降低效率；填充率過低則減少有效碰撞次數。
磨球大小和配比影響運動特性。大尺寸磨球產生強沖擊力，小尺寸磨球提供多頻次碰撞，合理的磨球級配可以優化運動軌跡，提高研磨效率。
物料性質改變運動行為。物料的粒度、密度、粘度等特性會影響磨球的運動軌跡，特別是濕法研磨時，漿料的流變特性對運動狀態有顯著影響。
06 運動軌跡與研磨效果的關系
運動軌跡決定能量利用率。高效的運動軌跡能夠?qū)⑤斎肽芰孔畲笙薅鹊赜糜谖锪戏鬯椋皇窍脑跓o用功上，這是評價球磨機性能的重要指標。
軌跡復雜度影響產品粒度分布。復雜的運動軌跡往往產生更均勻的粒度分布，因?yàn)槲锪鲜艿礁鄻踊臋C(jī)械作用，避免了單一作用方式導致的粒度不均。
運動強度影響研磨效率。運動軌跡的劇烈程度直接決定單位時間內的有效碰撞次數和沖擊能量，進而影響研磨效率和最終產品的細度水平。
軌跡可控性關乎工藝重復性。能夠精確控制的運動軌跡可以確保研磨過程的可重復性，這對于需要嚴格質量控制的生產過程尤為重要。
球磨機內運動軌跡的研究是一個涉及力學、材料學和流體動力學的交叉學科領域。通過深入分析磨球和物料的運動規律，我們可以不斷優化設備設計和工藝參數。隨著計算機仿真技術和先進測試方法的發展，對球磨機內運動軌跡的研究已經從宏觀觀察進入微觀分析階段，這為開發新一代高效節能球磨設備提供了理論基礎。未來球磨技術的發展將更加注重運動軌跡的精確控制和能量利用效率的提升，為實現綠色制造和可持續發展提供技術支撐。
